Praktikum 2 – Melakukan render di Blender untuk pemula

Tujuan

Melakukan render di Blender untuk pertama kalinya.

Alat

Blender 2.73a

Bahan

Mike pan’s BMW

Dasar Teori tentang Render di Blender

Render adalah sebuah kegiatan untuk mengubah 3D view yang telah diatur sebelumnya untuk menjadi gambar atau video.

Menu untuk melakukan render terdapat pada “Properties” editor seperti pada gambar berikut

Tampilan Properties Editor

Untuk render single frame (1 frame saja) dapat dilakukan dengan menekan tombol “Render”

Tombol Render

Biasanya, hasil sebuah render tidak langsung berupa file. tapi hanya ditampilkan pada image editor seperti berikut ini

Tampilan hasil render pada image editor di blender

untuk menyimpan hasil tersebut menjadi sebuah file image, bisa menggunakan menu Image->Save as Image

Menu Save As Image

Pilih folder tempat menyimpan kemudian tulis nama file yang diinginkan kemudian klik tombol Save as Image

File Browser untuk save as image

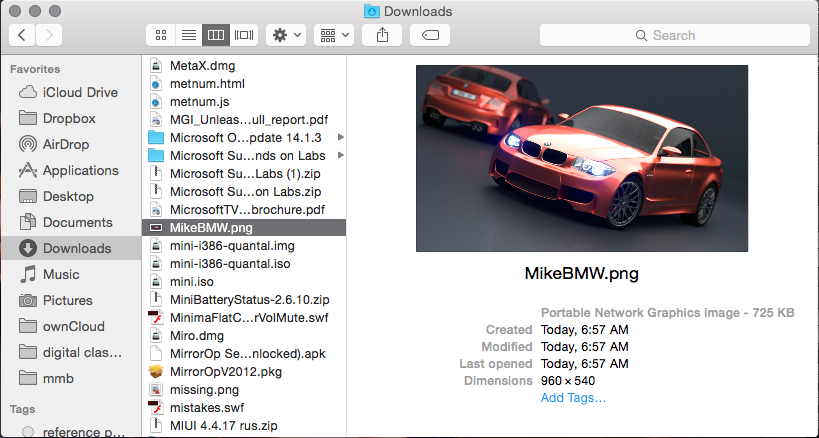

berikut adalah contoh hasil save as image berupa file PNG

Hasil save as image

Durasi sebuah render sangat bervariatif, tergantung pada kompleksitas scene (3D object + setting-nya) dan render setting-nya. ada yang 1 menit selesai, ada pula yang 72 jam baru selesai. bahkan ada software khusus yang berdiri sendiri khusus untuk rendering, sebagai contohRenderMan buatan Pixar Studios dan arnold buatan Solid Angle. Ada juga software khusus render bagi mereka yang suka dengan automatic setting contohnya Keyshot.

Blender memiliki render engine bertipe manual. dimana setiap aspek dari render dapat diatur. salah satu yang bisa diatur adalah dimensi. untuk dimensi yang umum, blender sudah menyediakan beberapa preset antara lain,

·       DVCPRO HD 1080p

·       DVCPRO HD 720p

·       HDTV 1080p

·       HDTV 720p

·       HDV 1080p

·       HDV NTSC 1080p

·       HDV PAL 1080p

·       TV NTSC 16:9

·       TV NTSC 4:3

·       TV PAL 16:9

Kegiatan render biasanya ada dua macam. Yang pertama adalah render low res untuk keperluan selama pembuatan. Yang kedua adalah render high res yang merupakan render final hasil akhir untuk disajikan ke client. Perbedaannya, render low res akan focus ke fast render sehingga tidak mengganggu proses pembuatan.

Salah satu cara untuk melakukan fast render adalah dengan merender menggunakan 50% resolution seperti berikut

50% screen resolution

Di percobaan yang saya lakukan di core i7, dengan 50% resolution dapat mempercepat proses render dari 10 menit menjadi 2 menit.

Petunjuk Praktikum

Percobaan 1: Render kemudian Save as Image

1.    Buka File BMW27.blend

2.    Klik render

3.    Tunggu sampai rendering selesai. kira-kira sekitar 15 menit lebih dikit.

4.    Simpan hasil render dengan menggunakan menu Image->Save as Image

Percobaan 2: Render dengan preset TV NTSC 4:3

1.    Buka file BMW27.blend

2.    Klik menu Dimensions

Expandable Menu Dimension

3.    Klik Render Presets kemudian pilih TV NTSC 4:3

Render Preset

4.    Setelah memilih preset tersebut maka setting dimensinya akan berubah menjadi seperti berikut

Preset TV NTSC 4:3

5.    Klik Render

6.    Kemudian lakukan Save as Image

Percobaan 3: Render 50% resolution

1.    Buka file BMW27.blend

2.    Klik menu Dimensions

3.    Klik Render Presets kemudian pilih TV NTSC 4:3

4.    Klik 100% kemudian ganti menjadi 50 kemudian tekan ENTER

50% screen resolution

5.    Klik Render

6.    Kemudian lakukan Save as Image

Hasil Praktikum

1.    Render kemudian Save as Image

2.    Render dengan preset TV NTSC 4:3

3.    Render low resolution menggunakan 50% scale

Analisa

percobaan ke 3 lebih cepat dibanding percobaan ke dua karena lebih ringan dalam merender.

Referensi

Intro to Cycles by Blender Guru
